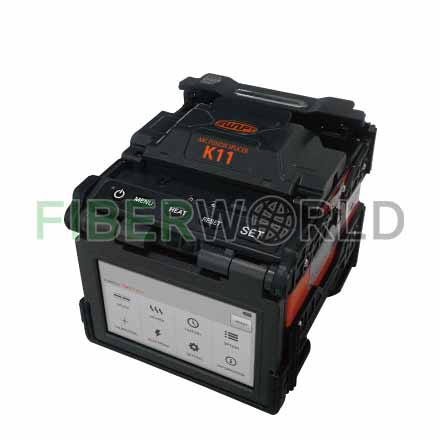

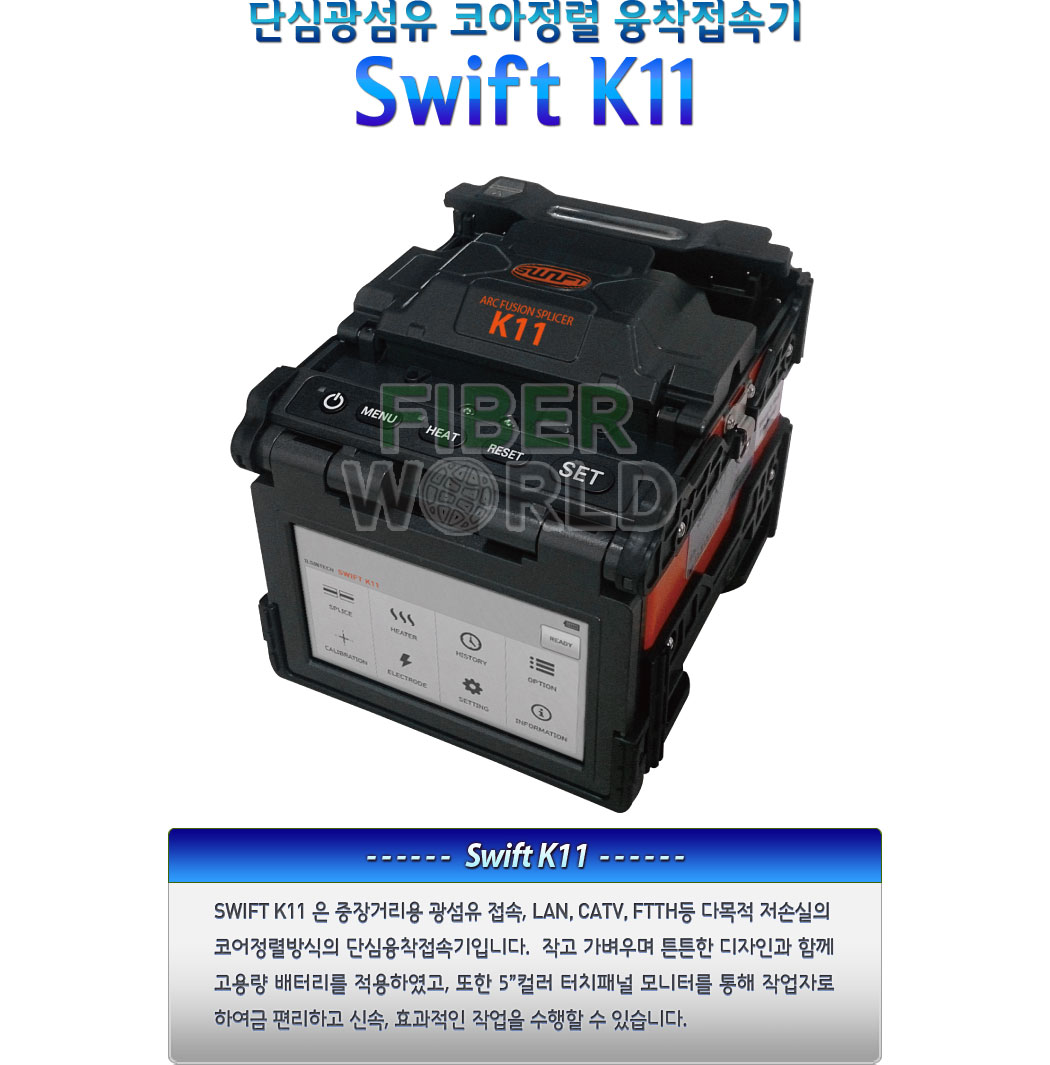

	Swift K11
	ILSINTECH
	143x163x140㎜, 2.5㎏, 터치스크린
	가격문의

▣ 융착접속기 Swift K11 기본 사양

CATEGORY	DESCRIPTION
광섬유 정렬	IPAAS 코어 대 코어 정렬(Image Pattern Analysis Alignment System)
광섬유 종류	SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655), EDFA, EI980, 이종간 광섬유 접속가능(SM/MM), ITU-T G.657, 타입도 적용가능
광섬유 심선 수	단심
광섬유 직경	클래드 직경: 80 ~ 150㎛, 코팅 직경: 100 ~ 1000㎛
광섬유 절단길이	250㎛: 8~16mm, 900㎛: 16mm(8mm 홀더 적용)
접속 모드	접속 모드: 100, 히터 모드: 50
접속 손실	SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB
반사 손실	> 60dB
융착 시간	약7초
융착 손실 추정	>가능
슬리브 히팅 시간	28초 이내 (듀얼 슬리브 히팅)
보호 슬리브	40mm, 60mm(광섬유), 28mm or 32mm(커넥터)
데이터저장	내부 메모리 10,000회 저장 가능(이미지 10,000장 저장)
인장 강도 Test	2N / 4.4N(옵션)
작동 상태	고도: 5,000m, 온도: -10℃~50℃, 습도: 0~95%, 풍속: 15m/s, non-condensing, dust proof, water proof, shock proof
저장 상태	온도: -40℃~80℃, 습도: 0~95%
크기	142(W) ｘ163(L) ｘ146(H)mm(범퍼 포함)
무게	2.0kg(배터리 포함 2.5kg)
디스플레이	2개의 CMOS 카메라와 4.3인치 컬러 LCD 터치 패널 모니터
광섬유 배율	X or Y view: 300X, X and Y view: 300X, 187X (Zoom 700X)
전원	DC 리튬 폴리머 밧데리(DC 14.8V, 6000mAh), 100~240V AC 어덥터
배터리 용량	300회 사용가능
전극봉 수명	교체없이 3000회 융착가능
연결단자	USB, RCA, 외부 전원(DC 12V 차량용 시가잭 연결)

▣ 표준 구성품

CATEGORY	Model	Q’ty
융착 접속기	S3	1
AC 어뎁터	F1-1	1
슬리브 로더	S312	2
예비 전극봉	EI-21	1세트
배터리 팩	S313	1세트
알코올 토출기	-	1
냉각대	CT-03(60mm)	1
수동 탈피기	CF-02	1
청소용 솔	-	1
공구 박스	-	1
사용 설명서	-	1
운반 케이스	하드케이스	1

▣ 옵션 구성품

CATEGORY	Model
배터리 팩	S313
화이버 클리버	CS-03A
클리버 블레이드	BI-05
전극봉	EI-21
화이버 홀더	HS-250, HS-900, HS-2.5, HS-IN, HS-SC, HS-LC, HS-ST, LS-900
절단기	-
에어 블로어	-
수동 탈피기	-
멜빵 끈	-
슬리브	S-160(60mm), S-140(40mm)
슬리빙 클램프	SC-01
SOC 커넥터	SC,LC,FC,ST는 SOC 카달로그 참조
SOC 커넥터	SC,LC,FC,ST는 SOC 카달로그 참조
외부 전원	DC 12V 차량용 시거잭
